消防控制柜直啟接線方式

消防控制柜的啟動方式分為直接啟動簡稱直啟,還有星三角啟動方式以及自藕降壓啟動方式,不同的啟動方式它的線路和電動機以及電流都是不一樣的。而直啟在各類啟動方式中最為常見的一種啟動方式,因為直啟動方式比較簡單,而且直啟動方式的控制柜價格比較低,比較適合一些小功率的電動機,直啟方式對比星三角啟動它不需要降壓。


既然直啟消防控制柜有這么多的優點,那么直啟都是怎么接線的呢?相信這個問題是各位讀者比較關注的一個問題吧,下面小編針對這個問題為大家做一個相信解答。


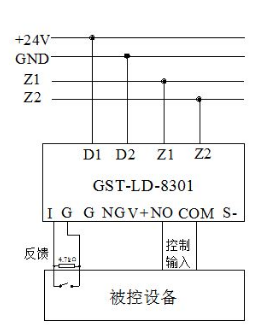

如上圖所示消防壓力開關直接啟動泵四路,兩路直接連接到泵控制柜的接觸器線圈啟動泵,另一路動作組常閉連接信號線輸入模塊反饋。通常由管道上的電接點壓力表控制。在壓力表設定值范圍的下限下,壓力表的電氣觸點閉合,控制繼電器接通,繼電器接通,使控制泵的接觸器工作(吸入),自動啟動和補償壓力。當壓力值達到接觸壓力表的固定值上限時,壓力表斷開信號回路,導致繼電器和接觸器失去動力,泵停止工作。


對于兩個泵和一個備用泵,它可以通過在控制柜中分別控制兩個泵的工作的繼電器和接觸器連接成“聯鎖”的形式,然后連接到開關上(這樣就可以連接到一個泵有兩個泵,或者兩個泵有一個泵,也可以有手動泵的功能)來實現。如果需要與火控系統的監測信號或其他設備連接,則應在消防中心(即火災自動監測和控制設備)顯示?刂浦行脑O備)將聯動控制信號連接到所需穩壓泵的控制回路。


1 所有連接線中間不應有接頭。



2 每個電氣部件的觸點可以連接到兩根導線。



3 每個端子的連接點一般不適合連接兩條導線。在特殊情況下,如果必須連接兩條導線,則連接必須是可靠的。



4 條二級線路不得在公共線路之間交叉。



5 當只有一根電纜連接時,電阻器插頭連接到第一接口。



6 二次線路應遠離電弧元件,不應干擾電器的操作。



7 電流表和分流器之間的連接不得通過端子,線路長度不得超過3米。



8 電流表與電流互感器的連接必須通過試驗端子。


以上內容就是消防控制柜直啟接線的方式了,各位讀者看到這里相信都知道消防泵控制柜直啟該如何接線了吧。
